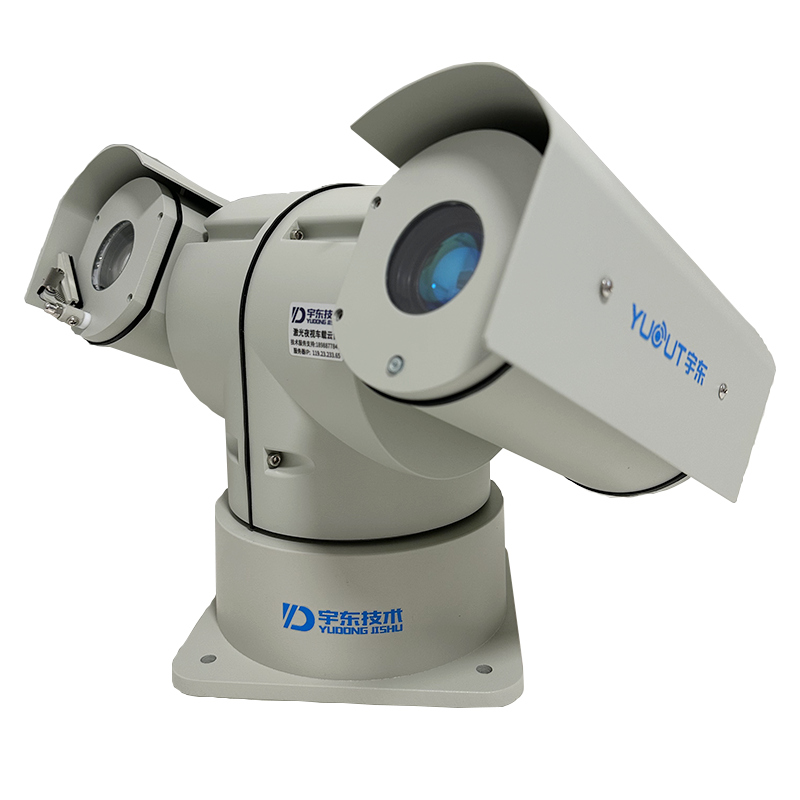

YD-JG2020-500M
適用于路政,交警、通訊指揮、值勤等汽車上安裝(消防車、路政、通訊指揮車、火車等和其它特殊用途汽車監控,頂載安裝方式),可用于取證、緊急救援、場勘察、施工作業、事故處理,搶險搶修等照明條件較差的環境中。
YD-JG2020-500M和YD-JG2020-1000M是集高清晰度彩色攝像機、變速云臺、激光照明、多功能解碼器、字符疊加、報 警輸入/輸出于一體的高科技監控產品。最大限度地減少了系統部件之間的連接,提高了系統 的可靠性。同時也便于安裝和維護,具有外形美觀、輕巧靈便、操作簡單等優點。
1. 集成多協議解碼器
a. 內置解碼器,集成多種協議,最多可集成 16 種通訊協議,通訊波特率可調,通過云臺內部的簡單撥碼,即可與多種常用系統兼容,通用性極強。
b. RS485 串行控制;云臺地址 1~1023。
2. 集成全方位云臺
a. 水平 360篭u26080?限位連續旋轉,手動其轉動速度從 0.9~60度/s 連續調整;垂直方向轉動 范圍-85°-180°手動轉速達 40度/s。
b. 低速運行平穩、超低噪聲、畫面無抖動。
c. 實現全方位無盲點監視,定位精度達0.01度。
3. 智能化程度高
a. 可存儲多達 128 個預置位。數據斷電記憶。
b. 支持兩點間進行水平掃描。掃描速度可以修改,線掃方位可自由選擇。
c. 六組可編程巡視軌跡。每組巡視軌跡包括 16 個預置位,每個預置位的運行速度和滯留時間分別可調。
d. 軌跡自學習功能。系統能模擬出用戶在 40 秒內操作的 PTZ 路線,數據
斷電記憶。
e. 字符疊加功能。顯示云臺的地址、預置點標題等信息。
f. 長焦限速功能。云臺能根據攝像機當前的焦距長短自動調整其手動控制速度。攝像機的放大倍數越大,其手動控制速度越慢,以保證能夠快速準確搜索目標。
g. 集成多協議。云臺內部集成多種通信協議,波特率從 2400bps 到 19200bps
可選。
4. 攝像機功能:實際功能參考攝像機:
a. 焦距控制模式:用戶可根據實際情況將焦距“拉近”或“推遠”。
b. 倍率控制:用戶可根據實際情況將鏡頭“拉近”或“推遠”。
c. 背光補償:當被照物體背景太暗、顯示不清時,用戶可根據實際需要打開背光補償。
d. 白平衡:當顯示器圖像出現顏色失真時,用戶可通過命令設置各種模式,有 6 種模式
可供選擇:① 室內模式 ② 室 外 模式 ③ 觸 發模 式 ④ 白 平衡 自 動跟 蹤
ATW ⑤ 手動 ⑥ 自動模式。
e. AE 模式:手動/自動設置。
f. 低照度設置:一般情況下攝像機工作在自動狀態,當環境亮度低于 1Lux 時,攝像機會自動切換到零照度狀態,也可用手動方式使攝像機處于零照度狀態。
g. 攝像機其它功能可以通過系統菜單進行控制.
6. 激光系統
a. 在白天狀態下,激光不啟動, OPEN 和 CLOSE 依然為控制光圈打開與關閉。
b. 激光菜單選項,默認為 OFF 狀態:一般系統自動檢測外部照度情況,自動開啟和關閉激光;如果用戶通過菜單將激光選項改為 ON 狀態,此時激光控制改為手動控制狀態(光圈控制鍵 OPEN 與 CLOSE 可控制激光的聚焦與擴散),如果需要切換回自動 狀態,用戶必須將激光菜單選項改為 OFF 狀態。
1. 高強度鋁合金整體壓鑄外殼。內部全金屬結構、耐沖擊、抗腐蝕、防護等級:IP66。
2. 系統在運行狀態下有超強的抗震性。特別適合車載監控。
3. 全天候環境設計。在全黑的環境條件下能快速捕捉目標。
4. 自動溫度控制??梢栽?30°環境溫度下工作。
5. 內置視頻紅外同步技術。
6. 水平360°無限位運轉。垂直-85°~+90°運轉。水平速度:100°/S.垂直:40°/S。
7. 低速運行平穩、超低噪聲、畫面無抖動。定位精度達:0.1°。
8. OSD操作菜單顯示。128個預置位、6條巡航軌跡、6條花樣掃描、兩點掃描、隱私遮擋功能、集成多協議控制。
9. 雨刷控制功能。自動歸位功能。
10. 內置浪涌、雷擊保護裝置及斷電記憶功能。
11. 采用DC12-24V供電。云臺功率:28W.
12. 同步變焦:能根據任何品牌一體機焦距調節而自動調節照射角度。達到紅外最佳覆蓋面、成像更清淅。
13. 有效距離:可達到500米(選用500米激光器)、1000米(選用1000米激光器)、1000米(選用2000米激光器)。
14. 超長壽命:無光衰壽命可達到30000小時。
溫度低:發熱量小,長期正常工作溫度可恒定在50度。
車載云臺參數 |
||
型號 |
YD-JG2020-500M |
YD-JG2030-1000M |
水平預置速度 |
120°/S(手動控制0°~80°/S) |
|
水平預置速度 |
60°/S(手動控制0°~40°/S) |
|
水平角度 |
360°無限位 |
|
上下角度 |
+90°~-85° |
|
預置位、巡視軌跡 |
128個預置位 |
|
控制方式 |
RS485和RJ45雙控制協議,波特率從2400Bps到19200Bps可選 |
|
網絡 |
|
|
對接機芯 |
??担髂?、大華、日立和國產等網絡高清機芯 |
|
網絡接口 |
RJ45 10Base-T/100Base-TX PoE(IEEE802.3af) |
|
最大圖像尺寸 |
1920×1080(由機芯像素決定) |
|
幀率 |
25/30 fps |
|
音視頻頻壓縮 |
H.264 |
|
音頻模式 |
外接有源麥克風或者線性輸入,線性輸出 |
|
網絡協議 |
IPv4, HTTP, FTP, RTSP, UPnP, DNS, NTP, RTP, TCP,UDP, IGMP, ICMP, ARP |
|
雙碼流 |
支持 |
|
視頻輸出 |
BNC和RJ45雙輸出 |
|
操作溫度 |
-35°C~+65°C |
|
防護等級 |
IP66 |
|
電源 |
DC10.5V~DC18V(12A車載) |
|
重量 |
7KG |
|
紅外燈參數 |
|
|
色度 |
750nm |
|
探照距離 |
500米(根據不同機芯) |
|
紅外燈數 |
3W*7 |
|
網絡機芯 |
|
|
型號 |
20IP |
30IP |
圖像傳感器 |
1/2.8英寸“Exmor”CMOS |
1/1.8英寸(星光級) |
有效像素數 |
約210萬像素 |
約210萬像素 |
鏡頭 |
20倍光學變焦f=4.7 mm-94.0 mm |
30倍光學變焦f=5.7-135mm |
最低照度 |
0.095 lUx (F1.6,ICR打開) |
0.0001(F1.6,ICR打開) |
后端錄像機兼容 |
標準ONVIF協議,支持二次開發,支持???、大華、雄邁、美電貝爾等NVR |
