序號

項目

參數

備注

攝像頭參數 （外購設備）

1

清晰度

高清

2

分辨率/幀率

720P/25Hz或者1080P30Hz

二選一

2

視角

120°

3

CMOS

星光夜視；在0.001lux及以下的星光照度環境下，無任何輔助光源，仍然可以顯示清晰

4

鏡頭

定焦

5

可視距離

30米

6

防水防塵防霧

IP65

射頻參數

1

工作頻率

1427.9-1447.9MHz/750-830Mhz

2

工作帶寬

3MHz/5MHz

3

傳輸距離

通視無遮擋環境大于等于1.5KM &1Mbit圖像碼率

要求見注釋

視頻參數

1

 系統開啟時間

20s以內（接收機啟動后，發射機上電出圖）

2

圖像傳送延時

Rtsp模式：200-250ms

AHD輸出：150-200ms；端對端延時

：

3

圖像碼率

3MHz帶寬&500kbits /5MHz帶寬&1Mbits

產品接口

1

電源開關

按鈕式開關，帶指示燈顯示

2

電池低電量指示

當電池出現低電量時；低電量指示燈紅燈快速閃爍

3

工作狀態指示

啟動正常后：紅燈慢閃爍  網絡連接成功：綠燈閃爍 視頻網絡都連接成功：綠燈常亮

4

電池扣板

標準對講機電池扣板，兼容3400Mah/2400MAH電池

5

天線接口

TNC座母頭*1

可靠性要求：

1

工作溫度

-25℃～+55℃

2

儲存溫度

-45℃～+65℃

3

防水等級

IP65（當機殼達不到防水等級；需考慮外加皮套）

4

相對濕度

≤90％（溫度為25℃條件下）

5

尺寸

166mm*70mm*43mm(不包含天線) 外形需要改動把

攝像頭包含到發射主機內

6

重量

約500g 包含電池重量

7

功耗

12W@7.4V

8

多套同時工作

在貨運調度場10平方公里范圍內需滿足8-10套同時工作

9

移動速度

小于等于60km/h

10

抗干擾試驗

抗對講機信號干擾試驗

11

振動試驗

GB/T25119-2010要求進行。試驗等級為I類B級

12

淋雨試驗

采用固定淋雨架方式，對發射裝置進行試驗

13

絕緣電阻檢查

對于電源電壓高于36V部件裝置，使用500V兆歐表進行檢查，絕緣電阻應大于10MΩ

14

老化測試

出貨前動態老化2小時，圖像正常

15

夜視攝像

在夜晚有正常照明燈的調車作業場地；接收視頻圖像應清晰可分辨，不應出現雪花屏或者分辨不清的花屏顯示

配件單元（電池和充電器） 外購件

1

額定電壓

7.2V

2

額定容量

3400mAh/2400mAh（二選一）

3

防水等級

IP67

4

工作溫度

0~45°C(充電)/-20~60°C(放電)

5

重量

135g/110g

6

尺寸

106.2*56*21.9mm/106.2*56*17.9mm

7

貯存溫度

-20~60°C

8

工作時長

2小時/1.5小時（低溫使用工作時間縮短）

9

充電

充電座+電源適配器  電源適配器：輸入電壓AC110-240V 50/60Hz 輸出：12V/1A

10

充電狀態

通過充電座上指示燈顯示對應的充電狀態：

紅燈慢閃-待機

紅燈常亮-正在充電

橙燈常亮-充電90%

綠燈常亮-充滿

紅燈快閃-故障

11

充電時間

約3小時充滿/2小時充滿

安裝配件

1

防摔鏈

不銹鋼材質 線粗1.4mm，長度1米；承重約6斤

；兩邊帶鎖環

2

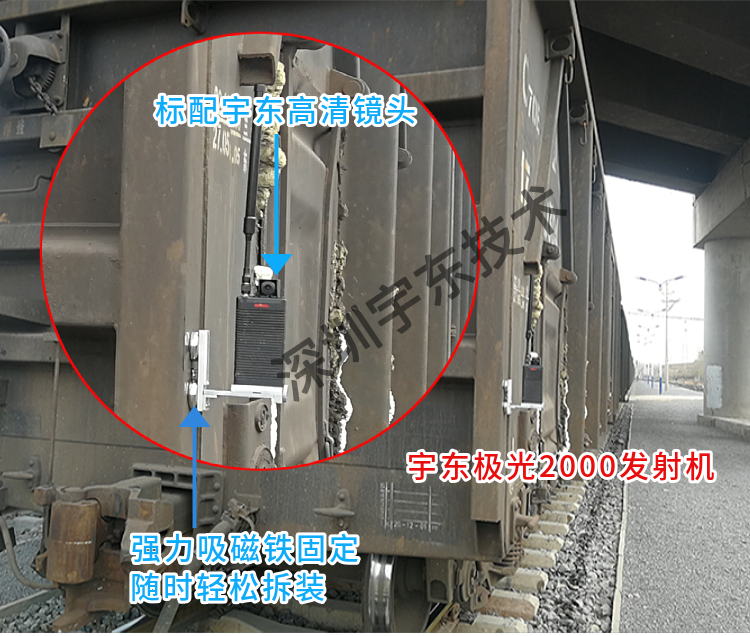

固定支架1

磁鐵架固定機器底部1/4螺紋內，通過磁鐵吸在

列車掛鉤位置

二選一

固定支架2

發射機安裝到T或L型支架上；兩邊自鎖固定；

也可以通過1/4螺母固定，T或L型面安裝磁鐵；安吸附在列車側面

3

天線

長度：380mm (天線增益2dBi TNC接口)

4

發射機卡扣

攜帶時通過卡扣固定到腰帶上

序號

項目

參數

備注

射頻參數

1

工作頻率

1427.9-1447.9MHz/750-830Mhz

2

工作帶寬

3MHz/5MHz

3

傳輸距離

通視無遮擋環境大于等于1.5KM &1Mbit圖像碼率

要求見注釋

視頻參數

1

 系統開啟時間

20s以內（接收機啟動后，發射機上電出圖）

2

圖像傳送延時

Rtsp模式：200-250ms

AHD輸出：150-200ms；端對端延時

：

3

圖像碼率

3MHz帶寬&500kbits /5MHz帶寬&1Mbits

4

最后一幀

當出現信號中斷，圖像輸出藍屏或者黑屏，不應停留最后一幀

產品接口

1

電源開關

按鈕式開關，帶指示燈顯示

2

輸入電壓1

DC110V  范圍DC72-144V

3

輸入電壓2

DC12V/2A

4

輸出電壓

DC12V1A 給到監視器供電

5

天線接口

TNC座 母頭*2

6

AHD

AHD接口*1

7

網口

網口*1  調試口

可靠性要求

1

功耗

9W@12V

2

工作溫度

-25℃～+55℃

3

存儲溫度

-45℃～+65℃

4

防水等級

IP65

5

相對濕度

≤90％（溫度為25℃條件下）

6

尺寸

166mm*70mm*43mm(不包含天線)

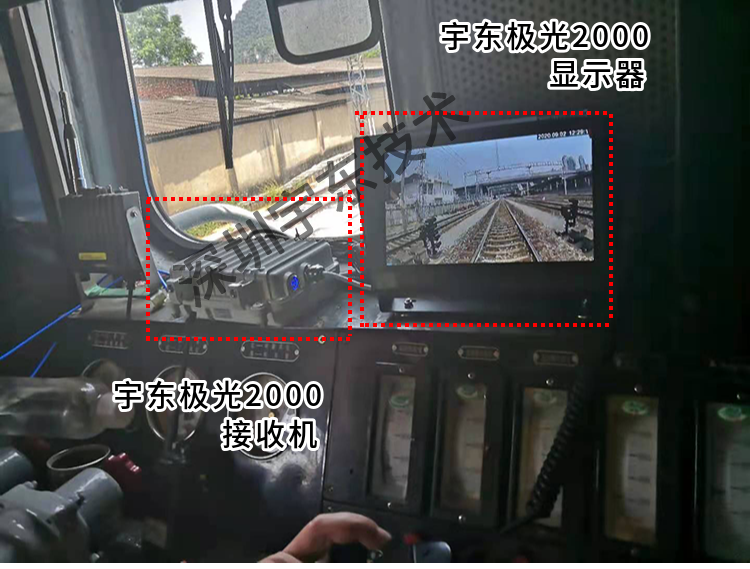

顯示單元（外購）

1

屏幕尺寸

9寸

2

分辨率

1024*600

3

視頻儲存格式

H.264壓縮的AVI格式 碼率，幀率可調

4

圖像格式

720P

5

亮度

500cd/m²

6

視頻輸入

AHD

7

比例

16：9，4：3

8

功耗

MAX 7W

9

存儲容量

SD卡MAX 256G；USB硬盤 2TB

10

電壓

12~36V

11

工作溫度

-20~50°C

12

存儲溫度

-40~80°C

13

配件

支架

配件

1

天線安裝支架

帶磁鐵，2個N頭天線座

2

天線

玻璃鋼天線（4dBi）

3

天線延長線

TNC轉N頭 長3M

5

SD卡

128G( 是否標配)

6

線材

TBD

7

接收端固定件

磁鐵安裝座

8

顯示屏固定件

磁鐵安裝座
